HRB400E環(huán)氧鋼筋 防蝕螺紋鋼筋 橋梁港口用

鋼筋腐蝕是混凝土結構的破壞的主要形式。混凝土結構中的鋼筋因腐蝕生成鐵銹會發(fā)生體積膨脹(銹脹)，使混凝土保護層脫落，嚴重的會產(chǎn)生縱向裂縫，影響結構的正常使用；鋼筋腐蝕還會導致鋼筋的有效截面積減小，破壞鋼筋和混凝土的粘結。使結構的承載能力降低，甚至導致結構的破壞。因此，鋼筋腐蝕是影響混凝土結構耐久性重要的因素。

鋼筋腐蝕防護的一個重要研究方向就是開發(fā)涂層鋼筋．其中環(huán)氧樹脂涂層鋼筋無論從生產(chǎn)工藝、防腐性能還是從經(jīng)濟性、施工性來說都是實用的．被認為是鋼筋腐蝕防護的有效措施之一。

特點

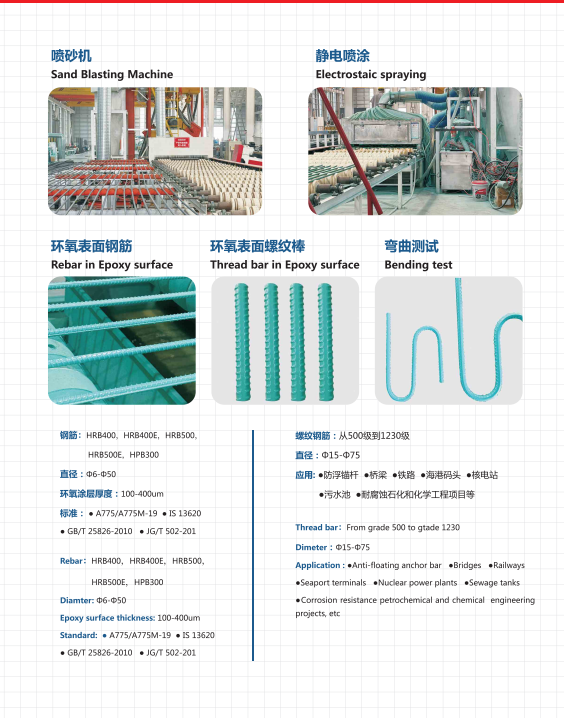

環(huán)氧樹脂涂層鋼筋是在普通鋼筋表面制備一層環(huán)氧樹脂薄膜保護層的鋼筋．涂層厚0.15～0.30mm。國外大量研究和多年的工程應用表明，采用這種鋼筋能有效地防止處于惡劣環(huán)境下的鋼筋被腐蝕。從而大大提高混凝土結構的耐久性。涂層一般采用環(huán)氧樹脂粉末以靜電噴涂制做。

將普通鋼筋表面進行除銹、打毛等處理后加熱到230℃左右。再將帶電的環(huán)氧樹脂粉末噴射到鋼筋表面。由于粉末顆粒帶有電荷．便吸附在鋼筋表面．并與其熔融結合，經(jīng)過一定養(yǎng)護、固化后便形成一層完整、連續(xù)、包裹住整個鋼筋表面的環(huán)氧樹脂薄膜保護層。

環(huán)氧樹脂粉末的性能與靜電噴涂T藝技術的結合，能***涂層與基體鋼筋的良好粘結，延性大、干縮小，抗拉、抗彎和短半徑180度彎曲仍不出現(xiàn)裂縫，這都是其他涂層難以達到的。環(huán)氧樹脂粉末涂層還具有的耐化學侵蝕性能。不與酸、堿等反應．能長期經(jīng)受混凝土的高堿性環(huán)境而不被破壞；并且涂層具有不滲透性。因此能阻止腐蝕介質如水、氧氣、氯化物等化學成分與鋼筋接觸，有效地保護了鋼筋，使其抗腐蝕壽命大大延長。環(huán)氧樹脂涂層在鋼筋表面形成了阻隔鋼筋與外界電流接觸的功能。是化學電離子防腐屏障。被譽為鋼筋防腐衛(wèi)士

環(huán)氧涂層鋼筋使用特點

環(huán)氧涂層鋼筋設計使用時與混凝土的粘結強度為無涂層鋼筋的80%；錨固長度為無涂層鋼筋的1.25倍；綁扎搭接長度受拉鋼筋為無涂層鋼筋的1.5倍；受壓鋼筋為1.0倍，且不應小于250mm；承載力、裂縫寬度和剛度的計算與無涂層鋼筋構件相同，但裂縫寬度計算值應為無涂層鋼筋的1.2倍，剛度計算應為無涂層鋼筋的0.9倍。

環(huán)氧涂層鋼筋的加工

彎制鋼筋時，要確保作業(yè)環(huán)境溫度在5℃以上；若采用冷彎工藝，必須用尼龍?zhí)淄不蛩芰咸淄矇|在與環(huán)氧涂層鋼筋接觸法的支座和芯軸等區(qū)域，接觸的平面上鋪設布墊層，嚴防土層被接觸到的金屬物擠壓或被損壞。涂層鋼筋的彎曲直徑，對直徑d≤20mm鋼筋，至少要在4d以上；對直徑d>20mm鋼筋，至少要達到6d，同時將彎曲速度控制在8r/min以內（采用廠家提供芯軸可有效防止彎曲部位裂縫）。

采用絞絲機、砂輪鋸對涂層鋼筋進行切斷、絞絲加工時，在直接接觸涂層鋼筋的部位，應墊以緩沖材料；嚴禁采用氣割切斷涂層鋼筋
